SK7300 - PS/2或串行口操纵杆/ErgoTrac霍尔效应传感器鼠标控制器芯片
概述
SK7300操纵杆鼠标编码器是一款易于使用的单芯片编码器。它可连接任何模拟操纵杆传感器比如CTS 252和254系列，以及富士通FID-828 ErgoTrac霍尔效应传感器。 SK7300配备先进的鼠标移动算法，具有功率低，小尺寸等特点。 该芯片可以通过系统的串行口或PS/2型鼠标端口链接到主机。
SK7300兼容IBM和微软的双键和罗技三键鼠标协议。芯片支持实普科技Sprintek扩展鼠标协议，允许主机控制运动参数和其他设置。 串行口通信是固定速度为1200波特率的半双工。 PS/2通信是双向速率为10K波特率。
SK7300实现了PS / 2鼠标通信协议所有命令，和扩展了的实普科技Sprintek SK7300鼠标协议。 通常情况下，SK7300在空闲状态下消耗50uA电流，是电池供电系统的理想选择。
功能
- 连接任何模拟操纵杆传感器，如CTS 252和254系列
- 连接富士通FID-828 ErgoTrac霍尔效应传感器
- 可配置的PS / 2和RS-232接口
- 内置振荡器，模拟和数字电路
- 先进的鼠标移动控制算法
- 电阻可调的鼠标移动速度
- 内置EEPROM用于存储控制参数，128字节用于主机使用
- 兼容IBM和微软双按钮以及罗技三键鼠标协议
- 适用于标准Windows®鼠标驱动程序

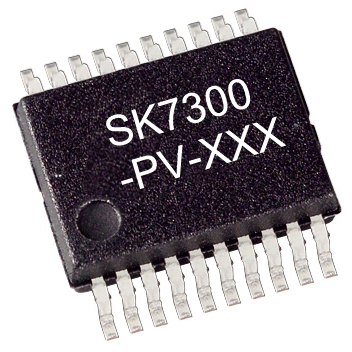

- 小型SSOP 20引脚封装：7.8x7.2mm 2.0 Max（长x宽x高）
- 超低功耗：3.3V下的10k模拟操纵杆传感器50uA（空闲），360uA（操作）;5V下的FID-828传感器 110uA（空闲），1mA（操作）
- 2.2V至5.5V工作电压
- 工业温度范围：-40°C至+ 85°C
- 可根据要求提供QFN封装和扩展温度范围（-40°C至+ 125°C）版本
